Idejni dizajn i proizvodnja apohromatskog (refraktorskog) teleskopa

Sažetak

Predstavljen je konceptualni dizajn 120 mm apohromatskog refraktorskog teleskopa f/7.5, radnog naziva „Nightbreaker“, baziranog na arhitekturi sličnoj komercijalnom modelu Sky-Watcher EvoStar 120ED. Kao optička osnova predviđen je dublet sa zračnim razmakom (engl. air-spaced), kombinacija ED stakla S-FPL53 (Ohara) i kronskog partnera N-ZK7 (Schott), sa višeslojnim antirefleksnim premazima i ciljnim parametrima Strehl ≥ 0.95 na e-liniji, P-V greška talasnog fronta ≤ λ/8 i hromatska fokusna razlika F–C manja od 0.02 % efektivne fokusne daljine. Rad obuhvata: (i) optičku šemu objektiva sa geometrijskim parametrima i kvantitativnim ciljevima kvaliteta; (ii) izbor i karakteristike stakala, premaza i mehaničkih komponenti (cijev, ćelija, dijafragme, fokuser, tražilac, dijagonala, korektor polja); (iii) detaljnu analizu proizvodnog procesa kroz tri grane — optičku obradu (brušenje, poliranje, centriranje, premazivanje), preciznu mehaničku izradu, i metrologiju (sferometri, Fizeau/Twyman-Green/Bath interferometri, Zygo Phase-Shifting laserski interferometar kao industrijski standard, sistemski testovi); te (iv) procjenu ekonomske opravdanosti proizvodnje u premium tržištu. Procjenjeno je da je projekat tehnički izvodljiv i ekonomski opravdan kao nišni premium proizvod (orijentaciona prodajna cijena 2.200–3.500 €), ali ne i kao konkurent masovnoj proizvodnji u Aziji.

Uvod

Apohromatski refraktor (apo-chromatic: “bez boja”) je vrsta teleskopa sa sočivima dizajnirana da maksimalno smanji hromatsku aberaciju – obojenje ivica i gubitak oštrine zbog toga što različite boje svjetlosti imaju različite indekse loma. To je teleskop čiji objektiv koristi: tri sočiva (triplet) ili više, ali postoji dosta varijanti sa dva sočiva (ED doublet – “semi-apo”) koji ima niže troškove proizvodnje, a daje apohromatski efekat ako se pravilno dizajnira. Kod ovih dubleta koriste se specijalna “ED” (niska disperzija) stakla, tako da tri talasne dužine (najmanje) fokusira u istu tačku.

Obični ahromat (npr. 90/900 f/10) fokusira samo dvije boje u istu tačku – ostale boje stvaraju ljubičasti halo oko svijetlih objekata (Mjesec, Jupiter, zvijezde). Apohromat fokusira tri boje (minimizira hromatsku aberaciju), a u isto vrijeme sa dobrim dizajnom minimizira i sfernu aberaciju, komu i astigmatizam. APO objektiv kombinira staklo ultra-niske disperzije i specifične anomalne parcijalne disperzije (FPL-53, FPL-55, FCD100, CaF₂ fluorit) sa partnerskim kronskim staklom nešto veće relativne disperzije (N-ZK7, N-BK7, lantanska kronska stakla). Ključ apohromatizma nije samo razlika u disperziji, nego anomalna parcijalna disperzija ED elementa, koja omogućava da se tri talasne dužine fokusiraju u istu tačku. Tako se refrakcija različitih talasnih dužina “poništava”.

Pojam sekundarni spektar često se pominje u kontekstu apohromatskog dizajna. Kod klasičnog ahromata, crvena (C-linija, 656 nm) i plava (F-linija, 486 nm) svjetlost fokusiraju se u istu tačku, dok zelena (e-linija, 546 nm, na koju je ljudsko oko najosjetljivije) ostaje pomaknuta u fokusu za mali ali vidljiv iznos — upravo taj rezidualni rascjep naziva se sekundarnim spektrom. Apohromatski dublet sa ED staklom zatvara i treću tačku presjeka u vidljivom spektru, čime se sekundarni spektar svodi na zanemarljiv nivo i objekti visokog kontrasta (Mjesec, planete, svijetle zvijezde) gube karakterističnu ljubičastu auru koju proizvode obični ahromati.

Primjeri ED stakala su:

• FPL-53 (Ohara, Japan) – jedno od najboljih ED stakala, de facto industrijski standard, karakteristikama blisko fluoritu
• FPL-55 (Ohara) – modernija verzija, bez arsena i olova (RoHS-usklađena), optički praktično istovjetna FPL-53 i lakša za masovnu proizvodnju
• FCD100 (Hoya, Japan) – jednako dobro kao FPL-53
• CaF₂ (fluorit) – vrhunsko, najskuplje, najčistije, lomljivo
• Lantanska stakla – za korekciju rezidualnih aberacija

Prednosti APO refraktora su:

1. Najbolji kontrast po jedinici otvora (bez centralne obstrukcije)
2. Bez haloa oko svjetlih tijela (npr. zvijezda, planeta ili Sunca — napomena: Sunce se smije posmatrati samo uz solarni filter)
3. Odličan za astrofotografiju (uz korektor polja)
4. Zatvorena cijev spriječava turbulenciju zraka unutar tubusa (za razliku od otvorenih reflektora)
5. Stabilan fokus
6. Rijetko zahtijeva rekolimaciju (iako dubleti/tripleti imaju podesive ćelije)
7. Dublet je jeftiniji od tripleta, kvadrupleta (4 sočiva) ili kvintupleta (5 sočiva)

Mane APO refraktora su:

• Skuplji (što više sočiva, skuplji su)
• Veći i teži od identičnog ahromata
• Veliki APO tripleti su vrlo skupi (npr. 120–150 mm, pa i do 180 mm)

Idejni dizajn refraktora

Dizajn je baziran na apohromatskom teleskopu SkyWatcher 120/900 ED sa objektivom dubletom. Za ED element pretpostavlja se S-FPL53, a za kronski partner staklo iz grupe N-ZK7 / N-BK7 — SkyWatcher zvanično ne objavljuje tačnu kombinaciju stakala. U ovoj analizi pretpostavljena je kombinacija S-FPL53 + N-ZK7, koja je jedna od najpoznatijih kombinacija za ED dublete današnjice, jer: gotovo potpuno uklanja hromatsku aberaciju, jeftinija je i robusnija od korištenja pravog fluorita, termički stabilna, optički vrlo predvidiva, omogućuje f/7.5 dizajn s visokom oštrinom i velikim kontrastom. Naziv teleskopa sam odabrao kao “Nightbreaker”.

Optička šema objektiva

Za definisanje optičke šeme teleskopa potrebni su sljedeći podaci:

1. Materijal stakla
   • n(λ) i Vd za oba elementa (iz kataloga Ohara/Schott),
   • Kandidati: S-FPL53 + N-ZK7.
2. Geometrijski parametri objektiva
   • R1 – radijus prednje površine ED sočiva ,
   • R2 – unutrašnja površina ED sočiva,
   • R3 – unutrašnja površina zadnjeg sočiva,
   • R4 – zadnja površina zadnjeg sočiva (prema okularu),
   • t1 – centralna debljina ED sočiva,
   • t2 – centralna debljina drugog sočiva,
   • udaljenost između sočiva – između površina R2 i R3,
   • BFL / EFL – provjera da li sistem daje ~900 mm efektivne fokusne daljine.
3. Položaj dijafragmi:
   • položaj aperturne dijafragme (u praksi je to objektiv),
   • prečnici unutrašnjih dijafragmi (eng. field stop).

Konstruktivno, dublet se može izvesti na tri načina: kontaktni (stakla slijepljena optičkim kitom), uljni (međuprostor ispunjen imerzionim uljem indeksa loma bliskog staklima) i air-spaced (sa malim zračnim razmakom od 0.05–0.2 mm koji drže precizni distanceri). Nightbreaker, po uzoru na SW 120ED, projektovan je kao air-spaced dublet — ova izvedba omogućava najveću fleksibilnost u optimizaciji (svi radijusi R1–R4 su nezavisni parametri), dobro termičko ponašanje, te lakšu zamjenu elemenata u slučaju oštećenja. Cijena te fleksibilnosti je stroži zahtjev za preciznošću centracije, paralelnošću i razmakom sočiva, što podiže zahtjev prema mehaničkoj ćeliji objektiva.

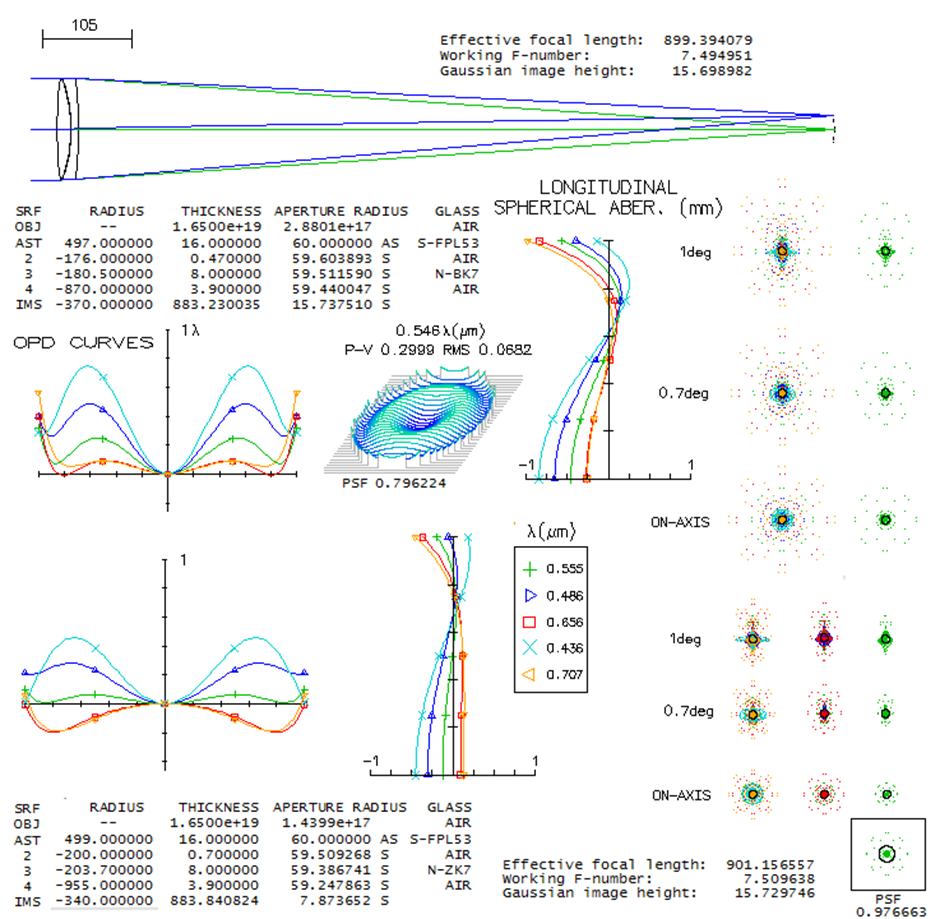

Na donjoj slici su dati početni geometrijski parametri objektiva za ovaj teleskop (na osnovu podataka sa telescope-optics.net). U programu kao što je Zemax mogu se uraditi svi neophodni proračuni, sa detaljnijim uvidom u optički kvalitet dubleta (veličina pojedinih aberacija, greška talasnog fronta, MTF, Strehl odnos, tačkasti dijagrami, vinjetiranje itd). Za Nightbreaker kao premium uređaj realni kvantitativni ciljevi su: Strehl odnos ≥ 0.95 na e-liniji (546 nm), P-V greška talasnog fronta ≤ λ/8, RMS ≤ λ/30, te hromatska fokusna razlika između F i C linije manja od 0.02 % efektivne fokusne daljine (tj. manja od ~180 μm na 900 mm fokusa). Bez ovih brojeva kao mjerila, kvalitetna kontrola proizvodnje se svodi na subjektivnu procjenu.

Dimenzija sočiva i osnovni optički parametri APO dubleta

Što se tiče unutrašnjih dijafragmi, npr. SkyWatcher 120/900 mm ED ima 3 unutrašnje dijafragme, raspoređene duž cijevi. Njihova funkcija je: smanjenje unutrašnjih refleksija, eliminacija zalutale svjetlosti, povećanje kontrasta, definisanje svjetlosnog konusa duž cijevi, kontrola vidnog polja, smanjenje vinjetiranja. Tipična konfiguracija je: 1. dijafragma: ~70–100 mm iza objektiva, 2. dijafragma: ~200–250 mm iza objektiva i 3. dijafragma : ~350–400 mm iza objektiva. Prečnici se sužavaju od ~105–110 mm do ~50–60 mm prema fokuseru. Kod dizajna cijelog teleskopa trebaju se precizno dimenzionirati ove dijafragme kako bi smanjile unutrašnje refleksije, vinjetiranje i povećale kontrast.

Stakla

Koristila bi se kombinacija dva stakla, S-FPL53 i N-ZK7. Osobine S-FPL53 stakla su:

• Ultra-niskodisperzno ED staklo.
• Slično Fluoritu (sintetička alternativa CaF₂ kristalu).
• Refrakcijski indeks ~1.439.
• Abbeov broj: Vd~94.9 (jedna od najvećih vrijednosti na tržištu) – predstavlja disperziju stakla, tj. koliko se indeks loma mijenja sa talasnom dužinom.
• Izrazito niska disperzija = dobra kontrola hromatske aberacije.
• Odlično za refraktore sa f/7–f/8.
• Otpornije od čistog fluorita.
• Neosjetljivo na vlagu (CaF₂ je osjetljiv – FPL53 nije).
• Ne puca na temperaturnim šokovima kao klasični CaF₂ kristal.
• ED stakla su po pravilu nešto “krhkija”: niža otpornost na grebanje, viša lomljivost nego BK7, ali dovoljno stabilna za normalnu upotrebu u teleskopima.
• SkyWatcher dodatno koristi tvrdi anti-refleksioni (AR premaz) koji štiti površinu.
• Relativno visoka termička ekspanzija (~13.7×10⁻⁶/°C, oko 2× više od BK7) – zahtijeva pažljiv dizajn ćelije objektiva da se ne unese mehanički stres pri temperaturnim promjenama.
• Ovo staklo je vrlo skupo (Japan, Ohara).

Osobine N-ZK7 stakla su:

• Barijumsko kron staklo.
• Komplement ED staklu u ahromatskim/ED doubletima.
• Refrakcijski indeks ~1.5085.
• Vd ~60.
• Dobro balansira sekundarni spektar FPL53 elementa.
• Čvrsto i mehanički otporno.
• Mehanički, hemijski i termički stabilno – nije higroskopno i neosjetljivo je na uobičajene temperaturne promjene, što ga čini idealnim za drugu (zadnju) leću dubleta, koja je bliža okularu.
• Tvrdoća bliska BK7.
• Odlično za brušenje i poliranje.
• Cijena je manja, ali ne puno (Njemačka, Schott).

Premazi stakala

Sve površine trebaju biti potpuno premazane, tzv. “fully multi-coating”. Koriste se višeslojni antirefleksni premazi (8–12 slojeva po površini), naneseni na sve 4 površine objektiva. Ovi premazi su: višeslojni (mnogo bolji od jednog sloja MgF₂ i smanjuju refleksiju na <0.5%), dielektrični (stabilni na vlagu, UV i toplotu, ne degradiraju kao jednostavni oksidi) i visoko-transmisijski (transmisija kompletnog objektiva ~97–98%; posebno optimizirano za 450–700 nm – vidljivi spektar). Zato ovakav teleskop daje: visoki kontrast, pokazuje tamno crno nebo, te minimalne odbljeske i zarobljenu svjetlost.

Najčešći materijali u ovim premazima su: SiO₂ (silicij oksid), TiO₂ (titanij oksid), HfO₂ (hafnij oksid) i MgF₂ (magnezij fluorid, kao završni sloj). Slojevi se polažu u nanometarskim debljinama. To daje: izuzetnu otpornost na vlagu, stabilnost temperature od –20 °C do +70 °C, otpornost na UV degradaciju, prianjanje prema MIL-spec standardima. Ovakvi premazi imaju vijek od min. 20–30 godina bez ikakvog vidljivog propadanja.

Mehaničke komponente teleskopa

U mehaničke dijelove teleskopa spadaju:

1. Cijev

• aluminijska cijev,
• unutrašnja crna mat obrada,
• sistem unutrašnjih dijafragmi (engl. baffles) za suzbijanje zalutale svjetlosti,
• prednji navoj/okvir za poklopac,
• stražnji navoj/adapter za fokuserski sklop.

2. Rosnica (eng. dew shield)

• uklonjiva ili klizna (kod SW 120ED je npr. fiksna),
• unutrašnjost obložena mat crnim slojem.

3. Prstenovi

• dva aluminijska prstena,
• jastučići unutra,
• vijci za prihvat,
• gornja ravna ploha za montiranje dodatne opreme (npr. teleskop tražioc).

4. Dovetail šina

• standardna Vixen šina,
• pričvršćena na donje prstenove,
• služi za montiranje na montažu.

5. Mehanizmi za blokiranje

• vijak za blokiranje izvlačive cijevi fokusera,
• šarafi na prstenovima.

6. Nosač tražioca

• integrirani ili zavrnuti nosač na cijevi,
• lastin rep (eng. dovetail) za 9×50 tražioc.

7. Poklopci

• prednji poklopac (plastični ili metalni),
• stražnji poklopci za 2″ i 1.25″ adapter.

8. Fokuser (Crayford 2″), dvobrzinski

• tijelo fokusera,
• mehanizam sa valjkom (eng. Crayford friction roller),
• fino i grubo podešavanje (10:1 odnos),
• nosač fokusera (prirubnica),
• izvlačiva cijev,
• 2″ prihvat + kompresioni prsten,
• 1.25″ adapter.

Zahtjevi za spomenuti fokuser kod ovog refraktora su:

• nosivost: 1–2 kg ,
• prazan hod: praktično 0,
• tolerancija kod klizanja: radijalna devijacija < 0.02 mm,
• okomitost: nagib cijevi fokusera < 0.05°,
• trenje: stabilno, bez statičkog trenja na startu (engl. stiction — početno trenje koje drži mehanizam „zalijepljenim“ dok se ne povuče jače),
• dvije brzine (10:1 redukcija) – jako bitno za fokuse duže od 800 mm.

Ovo su zahtjevi koji su veoma teško dostižni. Za stabilan Crayford treba se napraviti:

• savršeno ravna šina.
• Čelični valjak sa savršeno cilindričnim profilom, bez ekscentričnosti (maks. do 30 µm).
• Precizno prednaprezanje (engl. preload). Ako je prenisko, fokuser klizi sam. Ako je previsoko, dolazi do statičkog trenja na startu i gubi se fina kontrola.
• Ležajevi izvlačive cijevi (obično 4 ležaja). Moraju biti savršeno paralelni i koaksijalni s cijevi. Ako je jedan ležaj 0.1 mm izvan, nastaje astigmatizam, nagib fokusera, nagib senzora itd.
• Traži se 10:1 redukcija (planetarni prenos ili frikciona ploča). Najteži dio za napraviti, ručno komplikovano, pa treba CNC mašina.
• Ako se ovo sve ne pogodi u 0.05 mm tolerancije, gube se performanse optike koju smo pravili mjesecima. Loš fokuser je često najveći izvor nagiba slike kod amaterskih refraktora.

Firme koje prave fokusere su: Guan Sheng Optical Co.,Ltd. (GSO, Taiwan), Ningbo Tianying Optical Technology Co.,Ltd. (Kina), Airy‑Disk Photoelectric Instrument Co.,Ltd. (Kina).

Tražioc teleskopa

Najčešći tip koji dolazi uz SW 120ED teleskop je 9×50 (ili 8×50). To znači:

• D = 50 mm; f/4 – objektiv
• Povećanje = 9×
• Okular ~ f ≈ 200–220 mm / 9 ≈ 22–24 mm
• Vidno polje tražioca: 5°–6°

Osnovni optički dizajn:

• ahromatski objektiv 50 mm (Fraunhofer doublet; kron: BK7, Flint: F2),
• okular 3-sočiva (Kellner) ili 4-sočiva (Plössl),
• unutrašnja dijafragma s ukrštenim nitima (končanica),
• zaokretna dijagonala ili ravna izvedba.

Mehanički dizajn tražioca je važniji od njegove optike. Komponente su:

Cijev tražioca:

• Materijal: aluminij (6061/7075),
• Unutrašnjost obojena mat crnom,
• Debljina stijenke: 1–1.5 mm,
• Spoljašnji prečnik: 54–58 mm,
• Dužina: 170–200 mm.

Držač objektivakoji mora imati:

• preciznu koncentričnost,
• 3 vijka za podešavanje,
• osiguranje (vijcima),
• malu toleranciju (0.2–0.3 mm oko objektiva)

Objektiv sjedi na tri tačke (najbolja praksa) i pritisnut je polimernim prstenom. Prstenovi za kolimaciju su vrlo bitni za funkciju tražioca. Postoje dva prstena, svaki ima:

• 3 vijka (uz plastične/teflonske podloške da ne oštete cijev),
• vijci su pod uglom 120°,
• gumeni O-prsten je na prednjem prstenu da ublaži vibracije.

Kad štelujemo tražilac, zapravo prilagođavamo nagib cijevi unutar ova dva prstena.

Dovetail baza; SW standard je Vixen mini-dovetail (Synta-style). Dimenzije:

• Širina ~22 mm
• Oblik trapeza
• Dva vijka M4 koji drže bazu na glavnom teleskopu

Može se odraditi CNC-om iz aluminija 6061.

Fokusiranje tražioca; postoje dvije izvedbe, i to:

Zavojni fokuser (najbolji)

• Rotira okular i pomiče ga 5–10 mm.
• Jednostavan: spiralni navoj + O-prsten.

Klizeća cijev

• Okular se pomiče naprijed-nazad i blokira imbus vijcima.
• Najlakše za napraviti.

Dijagonala teleskopa

Uglavnom se isporučuje uz teleskop i ima sljedeće dijelove:

• 2″ dielektrično dijagonalno ogledalo,
• kućište,
• prihvati (2″ i 1.25″).

Dijagonalase može poručiti posebno od drugih dobavljača, kao što su: GSO (Guan Sheng Optical, Taiwan), Long Perng (Taiwan), Kunming United Optics (China).

Okular

Okular se poručuje posebno jer je njega relativno teško napraviti. Okular zahtijeva ekstremnu preciznost. Za dobar okular treba:

• 4–8 sočiva (Plössl = 4, Erfle = 5–6, Nagler/Delos = 7–8),
• precizna centracija svake leće < 10–20 µm,
• tolerancije radijusa u rangu ±0.3 %,
• antirefleksni premazi.

Ako samo jedna površina nije unutar tolerancije, vidno polje ima:

• astigmatizam,
• krivinu polja,
• hromatsku aberaciju,
• unutrašnje refleksije,
• efekt “bubrega” (optička pojava u okularima kod koje se u vidnom polju pojavi tamna, zakrivljena sjenka u obliku bubrega ili polumjeseca).
• gubitak kontrasta.

Te greške unište sve što smo napravili na teleskopu. Gotovi okulari su jeftiniji nego proizvoditi ga. Primjer cijena:

• Plössl 32 mm – 30 €.
• Super Plössl 10–25 mm – 20–40 €.
• 68° okular (Erfle mod) – 50–80 €.
• Nagler/Ethos/Delos – 300–600 €(ali ovo je premium klasa).

Ako se želi optički kvalitet makar običnog Plössla, treba se kod proizvodnje naručiti: 2–4 ED ili kron/flint stakla, uraditi profesionalno brušenje i poliranje, uraditi premaze na obje strane (samo premaz često košta više od cijelog okulara) i kvalitetno kućište.

Dizajn samog okulara nije trivijalan i dobra konstrukcija zahtijeva:

• optimizaciju marginalnih zraka,
• korekciju astigmatizma van-osnih zraka,
• balans fokusne daljine, vidnog polja i tzv. eye-reliefa (koliko daleko od okulara se može držati oko, a i dalje vidjeti cijelo vidno polje.)
• kontrolu unutrašnjih refleksija,
• dizajn dijafragme,
• mehaničku konstrukciju koja drži centriranost dok se rotira fokus.

Profesionalni optičari smatraju da je okular mehanički i optički najkompleksniji dio teleskopa nakon objektiva. Firme koje prave okulare (i od kojih kupuju i Skywatcher, Celestron i ostali) su: GSO (Guan Sheng Optical) – Taiwan, Barsta / BST Optical (China), Kunming United Optics (China), Long Perng (Taiwan), JingHua (JOC / Explore Scientific) – China.

Korektor polja (field flattener)

Na fokusnoj daljini od 900 mm i otvoru f/7.5, prirodna krivina fokalnog polja dubletskog APO-a je dovoljno izražena da zvijezde na rubovima kadra APS-C, a pogotovo full-frame senzora, gube oštrinu i dobijaju karakterističan oblik produženih mrlja. Za ozbiljnu astrofotografiju je stoga praktično obavezan korektor polja (flattener), najčešće dvo- ili trosočivi dizajn koji izravnava sliku bez mijenjanja fokusne daljine. U praksi se često koristi i varijanta sa redukcijom (koja daje i manju efektivnu fokusnu daljinu) — to istovremeno skraćuje ekspozicije i daje šire vidno polje, pogodnije za velike magline. Tipičan back-focus komercijalnih korektora je 55 mm (DSLR T-prsten + adapter), sa tolerancijom reda 0.5 mm — odstupanje od nominalnog back-focusa unosi ugaone aberacije proporcionalne kvadratu udaljenosti od ose. Izbor korektora je stoga dio dizajna teleskopa, a ne samo dodatak.

Proizvodnja teleskopa: optika, mehanika, tehnike i kontrola kvaliteta

Proizvodnja apohromatskog refraktora ovog ranga je hibridni proces u kojem se prepliću tri grane: precizna optička obrada (brušenje, poliranje, centriranje, premazivanje), precizna mehanička izrada metalnih komponenti (CNC obrada, eloksiranje, sklapanje), i metrologija — sistem mjerenja i testiranja koji u međufazama i na kraju potvrđuje da je svaki dio unutar tolerancija. Bez metrologije, ostala dva procesa nemaju smisla; sa lošom metrologijom, dobre mašine proizvode loše rezultate. Ovaj odjeljak opisuje sve tri grane, sa naglaskom na opremu i tehnike koje su realno potrebne da se isporuči objektiv koji odgovara cilju Strehl ≥ 0.95 na e-liniji.

1. Optička proizvodnja

1.1 Nabavka i priprema staklene sirovine (eng. blanks). Optička obrada je suštinski subtraktivni proces, pa se počinje sa staklenim diskovima koji su nešto većeg prečnika i debljine od finalne dimenzije [1]. Za Nightbreaker dizajn su to dva diska prečnika oko 130 mm: jedan S-FPL53 (Ohara) za ED element i jedan N-ZK7 (Schott) za partnersko kronsko staklo. Diskovi se naručuju kao temperovani (fine annealed), sa specificiranom homogenošću indeksa loma boljom od ±2×10⁻⁶, niskim dvojnim lomom uslijed naprezanja (stress birefringence) u skladu sa ISO 10110-2, i bez vidljivih mjehurića po ISO 10110-3. Premium dobavljači obično isporučuju certifikate sa stvarnim mjerenjima n_d, V_d i homogenosti za svaku seriju.

1.2 Generisanje radijusa krivina (grubo brušenje). U ovoj fazi se na disk “ureže” približan radijus krivine svake od četiri površine (R1–R4). Tradicionalna metoda koristi labavi abraziv (smjesu sa Al₂O₃, SiC ili dijamantom u mješavini sa vodom), gdje se veličina abraziva postepeno smanjuje od 100–200 µm prema ~10 µm [2]. Moderniji pristup, neophodan za ozbiljnu proizvodnju, je CNC generator krivina sa dijamantnim alatom u obliku šolje koji rotacijom oko ose pomaknute u odnosu na osu sirovog komada direktno generiše sferni radijus [3]. Ova mašina (npr. Schneider SLG, OptoTech SCG ili Satisloh AS) postiže tačnost radijusa unutar ±0.05 % i centralnu debljinu unutar ±0.02 mm. Za 120 mm objektiv jedna ovakva mašina košta 150–400 k€, što je glavni jednokratni kapitalni trošak ulaska u ovaj posao.

1.3 Fino brušenje. Nakon generisanja, površina i dalje ima mikropukotine dubine 5–20 µm. Fino brušenje dijamantnim granulatima veličine 9–15 µm uklanja oštećeni sloj i približava površinu finalnoj sferi sa preciznošću od nekoliko mikrona [1, 2]. Za S-FPL53 ova faza traži posebnu pažnju jer je staklo dosta mekše i krtije od BK7 — preveliko opterećenje uzrokuje cijepanje rubova, a previsoka brzina pregrijavanje koje deformiše geometriju.

1.4 Poliranje. Poliranje je istovremeno mehanički i hemijski proces u kojem polirna pasta (sa cerijum-oksidom CeO₂ ili koloidnim silicijem u vodi) i polirni alat (smolasti alat oblikovan tako da prati nominalnu sferu, ili moderniji poliuretanski podložak) postepeno uklanjaju materijal u nanometarskim slojevima, eliminišu mikropukotine i finalno oblikuju površinu [1, 4]. Za premium 120 mm dublet, poliranje se izvodi u dva koraka: (a) mašinsko grubo poliranje na CNC polirki koje dovodi površinu do P-V ≈ λ/2 (greška talasnog franta oko pola talasne dužine svjetlosti), i (b) ručno fino doradno poliranje gdje optičar uz interferometar lokalizira preostale greške figure i selektivnim trljanjem ih svodi na P-V ≤ λ/8. Ovaj korak rade samo iskusni optičari — Stellarvue u SAD-u eksplicitno reklamira da svaki SVX objektiv prolazi kroz ručnu doradnu fazu na mašinski poliranom komadu [5]. Za visoke serije, alternativa ručnoj dorade je Computer-Controlled Optical Surfacing (CCOS) ili Magnetorheological Finishing (MRF), gdje računar upravlja vremenom polirnog alata na osnovu interferometrijske mape preostale greške; ove tehnologije postižu nanometarsku tačnost, ali zahtijevaju kapitalna ulaganja od više stotina hiljada eura [4].

1.5 Centriranje i ivična obrada. Nakon poliranja, optička osa svake leće (linija koja spaja centre krivina obje površine) generalno nije poklopljena sa mehaničkom osom (geometrijskim centrom diska). Centriranje se izvodi na centering stroju sa stezačima: leća se postavlja između dvije precizno koaksijalne metalne čaure i sama klizi dok ne nađe ravnotežu — u toj poziciji optička i mehanička osa su poravnate [1, 6]. Brušenje vanjskog ivice dijamantnim alatom dovodi prečnik na nominalnu vrijednost (npr. 121.0 mm sa tolerancijom +0/−0.05 mm) i istovremeno ukloni kosinu između površina. Za apohromatski dublet centriranje je kritično: tipičan zahtjev je nagib ≤ 30 lučnih sekundi po elementu (ISO 10110-6, kod 4/0.5′), jer veće decentriranje unosi komu koja se ne može kompenzirati nikakvom kasnijom korekcijom [7].

1.6 Pranje i inspekcija površina. Prije premazivanja, leće se peru u ultrazvučnoj kupki sa rastvaračima (izopropil alkohol, aceton) da se uklone svi tragovi polirne paste, koji bi inače uništili adheziju AR (anti-reflektivnog) sloja [1]. Vizualna inspekcija pod kosom svjetlošću traži greške površine u skladu sa ISO 10110-7 (klasifikacija ogrebotina kodom 5/N×A); za premium dublet ciljana ocjena je tipično 5/2×0.10 (najviše dvije ogrebotine prečnika 0.10 mm po površini) [7].

1.7 Antirefleksni premazi. Sve četiri optičke površine premazuju se višeslojnim dielektričnim AR slojem (FMC — Fully Multi-Coated). Za vidljivi opseg (450–700 nm) koristi se naizmjenično niskoindeksni materijal (SiO₂, n ≈ 1.46) i visokoindeksni (TiO₂, n ≈ 2.43, ili HfO₂ kao alternativa otpornija na laser) u 8–12 slojeva po površini, sa debljinama u nanometrima precizno proračunatim za minimum refleksije u ciljanom spektru [8, 9]. Tehnologija nanošenja koja daje najbolje rezultate je Ion-Assisted Deposition (IAD) ili Plasma Ion-Assisted Deposition (PIAD): u vakuumskoj komori (bazni pritisak ~2×10⁻⁴ Pa) materijal se isparava elektronskim snopom (e-beam evaporation), a istovremeno ionski izvor bombardira rastući film sa Ar/O₂ ionima energije 40–150 eV [8, 10]. Bombardiranje ionima daje gust, amorfan film bez šupljina, koji ne mijenja indeks loma sa vlažnošću, ima odličnu adheziju (prolazi test po ASTM D3359) i mehaničku otpornost. Komora za premazivanje dimenzionirana za 120 mm leće (npr. Bühler/Leybold SYRUSpro ili Optorun OTFC-1300) košta 500 k€ – 1.5 M€, što je glavni razlog zašto većina manjih proizvođača prepušta premazivanje vanjskim specijaliziranim firmama.

1.8 Sklapanje dubleta. Dublet sa zračnim razmakom zahtijeva precizne distancere (foliju ili obrađene podloške) debljine 0.05–0.20 mm raspoređene na min. tri tačke pod 120°, koji drže razmak između površina R2 i R3. Razmak mora odgovarati optičkom dizajnu unutar ±10 µm — odstupanje izaziva komu i hromatske greške koje interferometar momentalno detektuje. Sklapanje se obavlja u čistoj sobi (ISO klasa 7 ili bolje) da se izbjegne prašina između leća. Konačno centriranje se kontroliše poravnavajućim teleskopom (autokolimator) koji projicira končanicu kroz dublet i mjeri nagib zadnje površine relativno u odnosu na prednju [6, 11].

2. Mehanička proizvodnja

2.1 Cijev. Aluminijska cijev (legura 6061-T6 ili 7075-T6, debljine stijenke 2–3 mm, prečnika oko 130 mm) se izrađuje na CNC strugu ili — za nešto više cijene i bolji performans — od ugljičnih vlakana koje neki premium proizvođači koriste zbog manje mase i niže termičke ekspanzije [12]. Unutrašnjost se obrađuje matiranim crnim slojem (anodizirana crno ili matirana epoksidna boja na bazi grafita) da se smanji zalutala svjetlost. Ulazni i izlazni navoji (M-serije za rosnicu, T2 ili M48 za fokusersku stranu) tokare se na istom CNC stroju radi koaksijalnosti.

2.2 Ćelija objektiva. Ovo je mehanički najkritičniji dio teleskopa nakon optike. Mora držati dublet koaksijalno sa cijevi i istovremeno omogućiti ekspanziju stakla (S-FPL53 ima α ≈ 13.7×10⁻⁶/°C, aluminij 23×10⁻⁶/°C — razlika koja na 120 mm prečniku daje ~10 µm radijalnog pomaka pri promjeni od 10°C) bez prenosa stresa na staklo. Standardna rješenja su tri opcije [13, 14, 15]: (a) radijalni RTV silikonski jastučići (npr. RTV566 ili RTV560) koji popunjavaju zazor 0.10–0.25 mm između leće i ćelije i atermalizuju spoj; (b) tri tangencijalne lamele; (c) klasični elastomerni O-prsten. Za 120 mm dublet, RTV pristup je standardno rješenje u premium klasama (Stellarvue [5]). Ćelija treba imati i tri kolimaciona vijka pod 120° za fino podešavanje nagiba dubleta nakon montaže.

2.3 Unutrašnje dijafragme (za suzbijanje zalutale svjetlosti). Tri dijafragme se tokare iz aluminijskog lima debljine 1 mm, sa otvorima dimenzioniranim prema optičkom proračunu (tako da ne vinjetiraju svjetlost na osi niti reflektuju van-osnu svjetlost prema fokusu). Ivice otvora se obrađuju da se smanji difrakcija, a sve površine su matirano crne (Aeroglaze Z306 ili ekvivalent — najtamniji praktičan premaz dostupan komercijalno).

2.4 Fokuser. Sve tolerancije već navedene u prethodnoj sekciji (radijalna devijacija < 0.02 mm, nagib cijevi < 0.05°) zahtijevaju CNC obradu sa paletom alata, gradnju u temperaturno kontrolisanoj prostoriji i obavezno individualno mjerenje svakog komada na koordinatnoj mjernoj mašini (CMM). Mnogi premium proizvođači (Stellarvue, APM, TEC) naručuju fokuser od specijaliziranih vanjskih proizvođačima poput Feather Touch (SAD) ili Moonlite (SAD) jer izrada vlastitog fokusera u malim serijama nije ekonomski opravdana [5, 12].

2.5 Površinska zaštita. Sve aluminijske komponente prolaze tvrdo eloksiranje (debljina sloja 25–50 µm), što daje otpornost na koroziju, mehaničku otpornost i estetski dojam. Vidljive vanjske površine se eloksiraju u crno mat ili antracit, unutrašnjost u crno mat sa minimalnom refleksijom.

3. Metrologija i kontrola kvaliteta — međufazna i finalna

Ovo je segment koji najjasnije razdvaja “premium” tržište od masovnog tržišta. Standardi su definisani serijom ISO 10110 (Optics and photonics — Preparation of drawings for optical elements and systems), čiji su ključni dijelovi: ISO 10110-5 (tolerancije oblika površine), ISO 10110-6 (centriranje), ISO 10110-7 (površinske greške) i ISO 10110-9 (premazi) [7, 16]. Mjerenja se izvode u sljedećim koracima.

3.1 Međufazno mjerenje (tokom brušenja). Mjeri se radijus krivine sferometrom (mehanička alatka sa tri dodirne tačke i centralnim mjernim trnom; tačnost ±0.5 µm, što daje radijus na ±0.1 % za 120 mm leću). Centralna debljina se mjeri preciznim mikrometrom ili optičkim mjerilom (npr. Trioptics Centrofix). Testne ploče (master sferni standardi sa poznatim radijusom, prislonjeni uz leću, daju vidljive Newton-ove pruge koje pokazuju devijaciju od referentne leće) se i danas koriste u radionicama, iako ih moderne radionice sve više zamjenjuju Fizeau interferometrima [17].

3.2 Mjerenje tokom poliranja. Glavni alat je interferometar — stroj koji upoređuje testnu površinu sa referentnom (sfera ili ravan sa P-V boljim od λ/20) i bilježi mapu grešaka kao mapu interferentnih pruga koje se razlažu u Zernike polinome. Tipovi koji se koriste:

• Fizeau interferometar (najčešći u industriji; Zygo VeriFire, Phase-shifting laser interferometer) — direktno mjeri devijaciju od referentne sfere postavljene koaksijalno sa testiranom površinom. Daje P-V, RMS i Strehl kao izlazne metrike, i grafičku kartu greške [5, 17].
• Twyman-Green interferometar — varijanta Michelson interferometra prilagođena za testiranje leća; osvjetljava se kolimiranim laserskim snopom, što omogućuje testiranje cijelog dubleta.
• Bath interferometar — jednostavna i jeftina varijanta (često DIY među naprednim ATM-ovima), koristi se za međufaznu provjeru velikih sfernih površina; manja preciznost od profesionalnih, ali dovoljna za grubu kontrolu [17].

Profesionalni Zygo Phase-Shifting Laser Interferometer (cijena 80–250 k€) je de facto industrijski standard za premium APO proizvodnju — Stellarvue, APM, TEC i Takahashi svi izdaju Zygo testni izvještaj sa svakim premium objektivom [5]. Testni izvještaj sadrži: P-V i RMS greške talasnog fronta, Strehl odnos, Zernike koeficijente (rastavlja grešku na sferičnu, komu, astigmatizam, trolisnu deformaciju (engl. trefoil) itd.), 2D i 3D mapu greške, i interferogram. Industrijska konvencija je testirati pri 95 % aperturi otvora (rubni 5 % se izuzima jer obično pokazuje rezidualnu grešku) — to je važno znati kad se interpretiraju test izvještaji različitih proizvođača [18].

3.3 Mjerenje tokom centriranja (kontrola). Mjeri se na centrirajućoj mašini (Trioptics OptiCentric ili ekvivalent): leća se rotira u koaksijalnim stezačima, a optička osa se prati autokolimacionim teleskopom; udaljenost optičke od mehaničke ose direktno se očitava sa preciznošću od ~1 µm. Za dublet, sklopljena ćelija se testira tako da je dopušteni tilt između elemenata tipično ≤ 30 lučnih sekundi [7].

3.4 Mjerenje tokom premazivanja (kontrola). Spektrofotometar (npr. Perkin-Elmer Lambda 950, ili specijalizovani Filmetrics F40) mjeri spektralnu reflektansu u opsegu 400–800 nm; cilj je R ≤ 0.5 % po površini, što daje ukupnu transmisiju dubleta ≥ 97 %. Adheziju mjeri test sa trakom (ASTM D3359), abrazivnu otpornost abrazioni test (MIL-PRF-13830B), a otpornost na vlagu test u vlažnoj komori (MIL-C-48497A) [9].

3.5 Finalna kontrola sklopljenog teleskopa. Nakon montaže optike u cijev, izvodi se sistemski test:

• Autokolimacioni test u dvostrukom prolazu: ravno ogledalo postavlja se na izlazu iz teleskopa, laser ulazi kroz fokusersku stranu, ide kroz dublet, reflektuje se i vraća — interferogram pokazuje kumulativnu grešku talasnog fronta cijelog sistema (mjeri sve realne greške u radnoj konfiguraciji) [11].
• Zvjezdani test: na vještačkoj zvijezdi (tačkasti izvor na velikoj udaljenosti, ili kolimator sa rupicom) ili na pravoj zvijezdi visoko iznad horizonta, posmatra se izgled diftrakcijskog uzorka unutar i izvan fokusa pod visokim povećanjem (~2× po mm aperture). Idealan dublet pokazuje simetrične Airy-ove diskove sa istom intenzitetom prstenova s obje strane fokusa; asimetrija odaje sferičnu aberaciju, eliptični izgled pokazuje astigmatizam, a “rep” pokazuje komu. Ovo je vjekovima ostao „zlatni standard“ empirijski test koji nikakav interferometar ne može potpuno zamijeniti [11].
• Polihromatski Strehl test: ako je dostupan, testira se na više talasnih dužina (C, e, F linije — 656, 546, 486 nm) da se eksperimentalno potvrdi sekundarni spektar manji od 0.02 % EFL.
• Termalni test: izlaganje od –10°C do +30°C u termičkoj komori sa ponovnim mjerenjem talasnog fronta — provjera da li ćelija drži centraciju kroz ekspanziju.
• Vibracioni test: simulira transport, traži decentriranje ili odstupanje fokusera nakon mehaničkog šoka.

Svaki teleskop koji prođe sve testove dobija individualni test izvještaj sa Zygo interferogramom, Strehl vrijednošću i serijskim brojem — to je papir koji prati teleskop i osnovni razlog zašto premium kupci plaćaju 3–5× više od cijene masovnog tržišta [5].

4. Sažetak: minimalna oprema za premium APO proizvodnju

Da bi proizvodnja optike za ovakav teleskop u uslovima ozbiljne radionice bila moguća na premium nivou, minimalni inventar opreme uključuje: CNC generator krivine za leće (~200 k€), CNC poliranje ili manualne polirne stanice sa polirnim alatima (~50 k€), centrirajuće mašine sa autokolimacijom (~80 k€), Zygo phase-shifting interferometar sa setom referentnih sfera za F/2 do F/15 (~150 k€), spektrofotometar za premaze (~30 k€), CNC obradni centar za mehaniku (~100 k€), CMM mjerna mašina (~80 k€), termička komora i autokolimaciona stanica za finalni test (~50 k€), te čista soba ISO klase 7 za sklapanje (~100 k€ uz adaptacije prostora). Ukupno kapitalna ulaganja: oko 800 k€ – 1 M€, pod uslovom da se vakuumska komora za AR premaze izmjesti kod vanjskog dobavljača (što je standardna praksa), ako je nema. Sa ovom opremom i iskusnim optičarom (kojeg je danas teško naći — ovaj zanat se gubi globalno), realna proizvodnja bi se kretala u rangu 50–150 objektiva godišnje, što odgovara ekonomskom modelu premium proizvođača poput Stellarvue ili APM [5, 12].

Zaključak

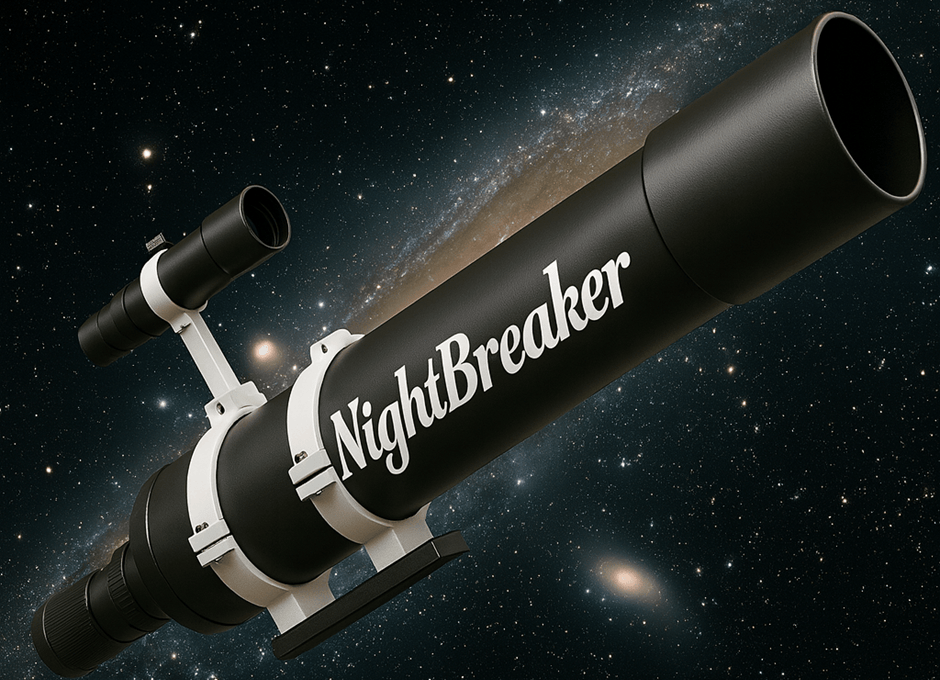

Apohromat Nightbreaker je konceptualno izvodljiv kao 120 mm f/7.5 ED dublet sa zračnim razmakom (engl. air-spaced) sa S-FPL53 i N-ZK7 staklima, FMC premazima i CNC-obrađenom mehanikom. Uz ciljane optičke parametre (Strehl ≥ 0.95 na e-liniji, P-V ≤ λ/8, hromatska fokusna razlika F–C < 0.02 % fokusne daljine), teleskop bi optički bio u rangu premium brendova poput APM, Stellarvue ili TEC. Orijentaciona cijena proizvodnje jednog komada kreće se u rasponu 1.500–2.100 €, a razumna prodajna cijena u rasponu 2.200–3.500 €. U uslovima serijske proizvodnje, kakvi postoje u Aziji ovakav se teleskop ne može cjenovno pratiti; međutim, kao premium uređaj namijenjen nišnom tržištu astrofotografa i vizuelnih posmatrača koji traže kvalitet iznad opšte (mainstream) klase, projekat je tehnički i ekonomski smislen — pod uslovom da se obezbijedi pouzdan dobavljač stakla, precizna interferometrijska kontrola svakog komada i konzistentna mehanička izrada. Detaljna analiza proizvodnog procesa pokazala je da realni inženjerski izazov nije sami optički dizajn (koji je dobro shvaćen i za koji postoje detaljno razrađene preliminarne šeme dostupne u literaturi, npr. na telescope-optics.net), nego industrijska sposobnost za stabilno postizanje propisanih tolerancija na svakom proizvedenom komadu. Tri grane procesa — precizna optička obrada (brušenje, poliranje, centriranje, ionski potpomognuto premazivanje), precizna mehanička izrada (CNC obrada, kontrola toplinske ekspanzije ćelije sa S-FPL53), i metrologija (Fizeau/Zygo Phase-Shifting interferometar kao industrijski standard, sistemski testovi u dvostrukom prolazu i zvjezdani test) — zajedno definišu da li je objektiv samo „dobar na papiru“ ili dosljedno ulazi u premium klasu. Procijenjena minimalna kapitalna ulaganja u opremu od oko 800 k€ – 1 M€, te potreba za iskusnim optičarom za fazu ručnog finog poliranja, su ozbiljne ulazne barijere koje sužavaju tržište na malobrojne specijalizovane proizvođače. U ovakvom okruženju, smislena strategija je orijentacija na malu seriju (50–150 objektiva godišnje) sa individualnim Zygo testnim izvještajem koji prati svaki teleskop — isti model po kojem rade Stellarvue, TEC i APM. Praktična preporuka za eventualnu realizaciju Nightbreakera je: započeti sa S-FPL53 (ili FPL-55 zbog RoHS usklađenosti) kao optičkom osnovom, koristiti standardizovane ISO 10110 oznake na crtežima radi nedvosmislene komunikacije sa dobavljačima stakla, te u prvoj iteraciji prepustiti antirefleksne premaze i fokuser specijaliziranim vanjskim partnerima (Bühler/Optorun za premaze, Feather Touch ili Moonlite za fokuser), čime se kapitalni trošak prvog ciklusa može smanjiti na 300–400 k€ bez gubitka u optičkom kvalitetu finalnog proizvoda.

Reference

[1] Schwertz, K. (2010). An Introduction to the Optics Manufacturing Process. University of Arizona, College of Optical Sciences. Dostupno: https://wp.optics.arizona.edu/optomech/

[2] Karow, H. H. (1993). Fabrication Methods for Precision Optics. John Wiley & Sons, New York. ISBN 0-471-58719-2.

[3] LaCroix Precision Optics. Intro to Optical Manufacturing. Dostupno: https://lacroixoptics.com/blog/intro-to-optics-manufacturing

[4] Avantier Inc. Precision Optical Polishing Techniques (CCOS, MRF, IBF). Dostupno: https://avantierinc.com/resources/knowledge-center/precision-optical-polishing/

[5] Stellarvue. SVX Premier Optics Process and Zygo Test Reports. Dostupno: https://www.stellarvue.com/svx-optics/

[6] Yoder, P. R. & Vukobratovich, D. (2015). Opto-Mechanical Systems Design, 4. izdanje. CRC Press. ISBN 978-1-4822-5770-2.

[7] ISO 10110 Series. Optics and photonics — Preparation of drawings for optical elements and systems. Parts 1–13. International Organization for Standardization, Geneva. Posebno relevantni: ISO 10110-5:2015 (surface form tolerances), ISO 10110-6 (centering), ISO 10110-7 (surface imperfections), ISO 10110-9 (surface treatment and coatings).

[8] Pongratz, S. & Matl, K. Properties of TiO₂ and SiO₂ Films Prepared by Ion-Assisted Deposition. Society of Vacuum Coaters. Dostupno: https://www.svc.org/clientuploads/directory/resource_library/93_082.pdf

[9] MIL-PRF-13830B i MIL-C-48497A. Specifikacije za optičke premaze (durability, abrasion, humidity testing). Department of Defense, USA.

[10] Bellum, J., Field, E., Kletecka, D., Long, F. (2014). Reactive ion-assisted deposition of e-beam evaporated Ti for high refractive index TiO₂ layers. Applied Optics 53(4), A205-A211.

[11] Suiter, H. R. (2008). Star Testing Astronomical Telescopes, 2. izdanje. Willmann-Bell. ISBN 978-0-943396-90-6.

[12] APM Telescopes & TEC (Telescope Engineering Company). Tehnički podaci i proizvodne specifikacije za premium APO refraktore (130–180 mm tripleti). Dostupno: https://www.apm-telescopes.de i https://telescopengineering.com

[13] Wallace, N. (2021). Methods for Thermally Balanced Mounting of Refractive Optical Elements. Disertacija, University of Arizona. Dostupno: https://wp.optics.arizona.edu/alumni/

[14] Fata, R. G., Fabricant, D. G., Epps, H. W. (2006). Flexure mounts for high performance astronomical lenses. Proc. SPIE 6269, 62695T (Ground-based and Airborne Instrumentation for Astronomy).

[15] Vukobratovich, D. & Yoder, P. R. (2018). Fundamentals of Opto-Mechanical Engineering. CRC Press. ISBN 978-1-4987-7074-3.

[16] Lane, J. Tutorial on ISO 10110 Optical Drawing Standard. University of Arizona, OPTI 521. Dostupno: https://wp.optics.arizona.edu/optomech/

[17] Malacara, D. (2007). Optical Shop Testing, 3. izdanje. John Wiley & Sons. ISBN 978-0-471-48404-2. (Standardni referentni tekst za sve interferometrijske i ne-interferometrijske testove optičkih površina.)

[18] Cloudy Nights Forum. Help Interpreting a Refractor Zygo Test Report (rasprava o testiranju na 95 % vs 100 % otvora). Dostupno: https://www.cloudynights.com/forums/topic/598287-help-interpreting-a-refractor-zygo-test-report/

[19] Ohara Corporation. S-FPL53 i S-FPL55 Glass Data Sheets. Dostupno: https://www.oharacorp.com

[20] Schott AG. N-ZK7 i N-BK7 Optical Glass Data Sheets. Dostupno: https://www.schott.com/en-us/products/optical-glass
