“Nebo više nije mirno, tamno mjesto gdje zvijezde nepomično stoje. U radio-svjetlosti, svemir je ispunjen nasilnim, promjenjivim i nevjerovatno energetskim događajima koji su ranije bili potpuno nevidljivi našim očima.” (Grote Reber, pionir radio-astronomije)

Muzika uz post: Radiohead – Creep

Sažetak: Radioastronomija je grana astronomije koja proučava svemir detekcijom i analizom elektromagnetnog zračenja u radiofrekvencijskom dijelu spektra (tipično od ~10 MHz do ~100 GHz). Ovaj tekst daje pregled historijskog razvoja discipline – od pionirskog rada Karla Janskog i Grotea Rebera do modernih interferometara poput VLA i EHT – te objašnjava fizikalne osnove radioemiisije kosmičkih tijela: synchrotronsko, bremsstrahlung i linijsko (H I 21 cm) zračenje. U praktičnom dijelu opisan je postupak izgradnje amaterskog radio teleskopa s opisom potrebne opreme (Yagi ili dish antena, LNA, SDR prijemnik, računar) te navode se mete dostupne DIY opservatorima.

1. Uvod

Astronomija je oduvijek bila vizuelna nauka – optički teleskopi su kroz vijekove bili primarni alat astronoma, a razumijevanje svemira dugo je bilo ograničeno na ono što je moguće opaziti u vidljivom dijelu elektromagnetnog spektra. Međutim, svemirska tijela emituju elektromagnetno zračenje u čitavom rasponu frekvencija – od gama i X-zraka (rendgenskog zračenja), kroz ultraljubičasto i vidljivo, sve do infracrvenog, mikrotalasnog i radiofrekvencijskog dijela spektra. Radioastronomija je grana astronomije koja se bavi detekcijom i analizom radiofrekvencijskog (RF) i mikrotalasnog zračenja kosmičkog porijekla, tipično u opsegu od nekoliko MHz do stotina GHz (talasne dužine od nekoliko metara do frakcija milimetra).

Slika 1. Elektromagnetni spektar s označenim radiofrekvencijskim prozorom atmosfere (~10 MHz – 100 GHz). Radioastronomija koristi isključivo ovaj segment.

Radiofrekvencijsko zračenje prodire kroz međuzvjezdanu prašinu i plin koji su nepropusni za vidljivo svjetlo – na ovaj način moguće je posmatrati centre galaksija, molekularne oblake u kojima se rađaju zvijezde, te ostatke supernova zaklonjenih optičkom apsorcijom. Nadalje, mnogi fizički procesi u svemiru direktno generišu radioemisiju: akceleracija naelektrisanih čestica u magnetskim poljima, termalna emisija vrućih plazmi, hiperfina tranzicija neutralnog vodika, molekularna rotacijska tranzicija i kozmičko mikrotalasno pozadinsko zračenje (CMB).

Praktične prednosti su jednako značajne za posmatranje. Radioteleskopi mogu raditi danju i noću, neovisno o vremenskim prilikama, budući da oblaci i atmosferski fenomeni ne blokiraju radiofrekvencijsko zračenje (uz izuzetak pojaseva u milimetarskom opsegu gdje atmosferska apsorpcija postaje faktor). Ova robustnost čini radioastronomiju posebno atraktivnom i za amaterske posmatrače. Uz to, tehnikama radiointerferometrije s dugim bazama (VLBI – Very Long Baseline Interferometry) moguće je postići ugaonu rezoluciju daleko višu od one ijednog optičkog instrumenta, što je dovelo do prvih direktnih slika horizonta crnih rupa.

2. Kratki pregled historijskog razvoja

Začeci radioastronomije sežu u 1931. godinu, kada je Karl Guthe Jansky, inženjer u Bell Telephone Laboratories u Holmdelu, New Jersey, dobio zadatak da ispita prirodu radiošumova koji ometaju transatlantske telefonske komunikacije. Jansky je konstruisao rotacionu antenu – horizontalnu rešetkastu konstrukciju prečnika ~30 m, montiranu na kotače Fordovog Model T, poznatu kao “Janskyjev ringišpil” – i koristio osjetljivi prijemnik na frekvenciji 20,5 MHz. Nakon sistematskih mjerenja, on je 1932. godine zaključio da je detektovao kontinuiranu emisiju porijeklom iz centra Mliječnog puta, u smjeru sazviježđa Strijelca. Time je nenamjerno otvorio sasvim novi prozor u svemir. Istraživanja je objavio u prestižnom časopisu Nature 1933. godine pod naslovom “Radio Waves from Outside the Solar System”, a vijest je iduće jutro osvanula na naslovnoj strani New York Timesa.

Jedan samouki radio-inženjer, Grote Reber iz Wheatona u Illinoisu, pročitao je Janskyeve radove i odlučio nastaviti istraživanja. Koristeći vlastita sredstva, Reber je između 1936. i 1937. godine konstruisao paraboličnu antenu prečnika 9,5 m u dvorištu majčine kuće – uređaj koji se s pravom smatra prvim radioteleskopom u modernom smislu te riječi. Do 1944. godine Reber je objavio prve konturne karte neba u radiofrekvencijskom opsegu, koje se po naučnoj vrijednosti mogu porediti s modernim radioatlasima.

Drugi svjetski rat je, paradoksalno, ubrzao razvoj radioastronomije. Intenzivno razvijanje radarskih sistema donijelo je napredak u pojačivačima mikrotalasnog signala i antenskim tehnikama. U 1942. godini britanski naučnik Stanley Hey otkrio je da Sunce emituje intenzivne “radiorafale” tokom solarnih erupcija – otkriće do kojeg je došao analizirajući smetnje u britanskim radarskim sistemima. Poslijeratni period obilježio je eksplozivan rast grane: u Velikoj Britaniji (Jodrell Bank), Australiji (Parkes) i Holandiji (WSRT) formiraju se prve specijalizirane grupe za radioastronomiju.

Prekretnu teorijsku predikciju dao je Hendrik van de Hulst koji je 1944. godine predvidio da neutralni atomski vodik (H I) treba emitovati spektralnu liniju na talasnoj dužini od 21,1 cm (frekvencija 1.420,405 MHz), kao posljedicu hiperfine tranzicije između dva energetska stanja atoma vodika. Ovu liniju su gotovo istovremeno, 1951. godine, detektovale tri neovisne grupe – na Harvardu (Ewen i Purcell), u Leidenu i u Sydneyu. Otkriće linije H I otvorilo je mogućnost preciznog kartografiranja galaktičke strukture.

U narednim decenijama radioastronomija je donijela niz revolucionarnih otkrića: kvazare (Schmidt, 1963), pulsare (Jocelyn Bell Burnell i Antony Hewish, 1967), kozmičko mikrotalasno pozadinsko zračenje CMB (Penzias i Wilson, 1965, Nobelova nagrada 1978), megamaser izvore i prve slike horizonta crnih rupa (projekat Event Horizon Telescope, 2019, koji je koristio VLBI tehniku na frekvenciji 230 GHz s globalnom mrežom radioteleskopa).

3. Osnove teorije radioastronomije

3.1  Radiofrekvencijski prozor i antenska temperatura

Zemaljska atmosfera je transparentna za elektromagnetno zračenje u samo nekoliko spektralnih prozora: vidljivom, bliskom infracrvenom i radiofrekvencijskom (vidi Sliku 1). Radiofrekvencijski prozor proteže se otprilike od 10 MHz (ispod čega ionosfera reflektuje signal) do oko 100 GHz (iznad čega atmosferska apsorpcija, dominantno od vodene pare i kisika, postaje inhibitorna). U radioastronomiji se koristi antenska temperatura T_A kao mjera primljene snage signala, definisana unutar izraza P = k_B · T_A · Δν, gdje je P primljena snaga, k_B Boltzmannova konstanta, a Δν propusni opseg sistema. Gustoća fluksa mjeri se u janskijima (Jy): 1 Jy = 10⁻²⁶ W·m⁻²·Hz⁻¹.

3.2  Mehanizmi emisije i radiofrekvencijski spektri

Astrofizički objekti emituju radiozračenje kroz nekoliko fundamentalnih fizičkih procesa, svaki sa karakterističnim spektralnim oblikom (Slika 2). Synchrotronska emisija nastaje kada se ultrarelativistički elektroni gibaju spiralnom putanjom u galaktičkom magnetnom polju. Snaga emisije pojedinog elektrona proporcionalna je kvadratu magnetne indukcije i kvadratu energije elektrona: P ∝ B²E². Ovaj mehanizam dominira kod ostataka supernova (Rakova maglica), radio-galaksija i kvazara, a spektar odlikuje negativnim spektralnim indeksom α ≈ -0,7 (S_ν ∝ ν^α). Bremsstrahlung (tzv. slobodna emisija) nastaje kočenjem elektrona u Coulombovom polju jona termalnih plazmi (H II regioni) i karakteriše se gotovo ravnim spektrom u radioopsegu (α ≈ -0,1).

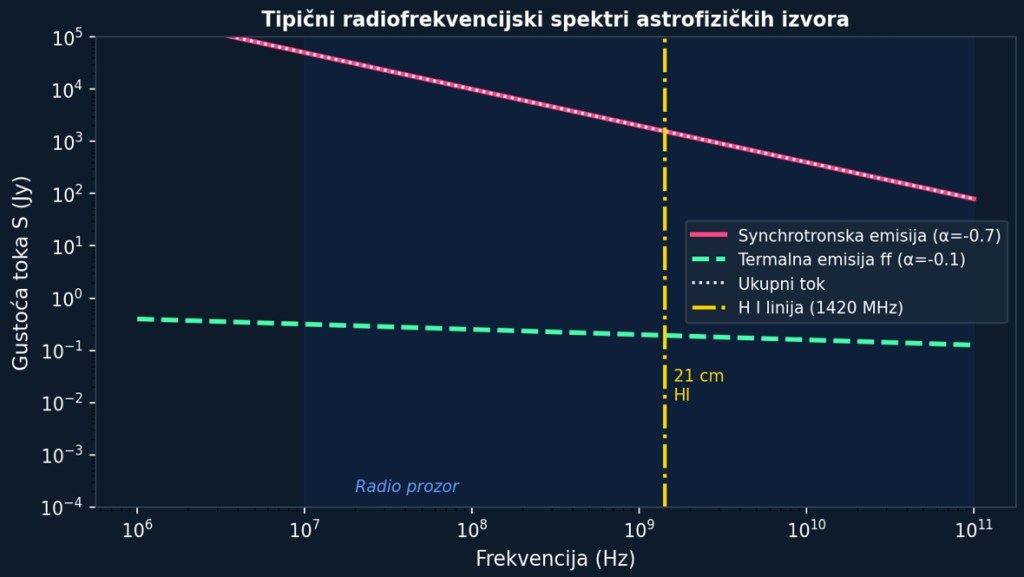

Slika 2. Tipični radiofrekvencijski spektri astrofizičkih izvora: synchrotronska emisija (crvena, α≈-0.7), termalna slobodna emisija (zelena, α≈-0.1) i položaj linije neutralnog vodika H I na 1420 MHz. Osa y prikazuje gustoću toka S u janskijima (Jy).

3.3  Spektralna linija neutralnog vodika – 21 cm

Posebno naučno značajna jest hiperfina spektralna linija neutralnog vodika (H I) na frekvenciji 1.420,405 MHz (λ = 21,1 cm). Linija nastaje prijelazom između dva superpozicionirana energetska stanja temeljnog stanja atoma vodika – paralelna (F=1, viši energetski nivo) i antiparalelna (F=0, niži nivo) orijentacija spinskih momenata protona i elektrona. Vjerovatnoća spontanog prijelaza je vrlo mala (A = 2,87 × 10⁻¹⁵ s⁻¹, što odgovara poluvremenu raspada ~10⁷ godina), ali zbog ogromne količine međuzvjezdanog vodika signal je mjerljiv sa zemlje čak i amaterskim uređajima.

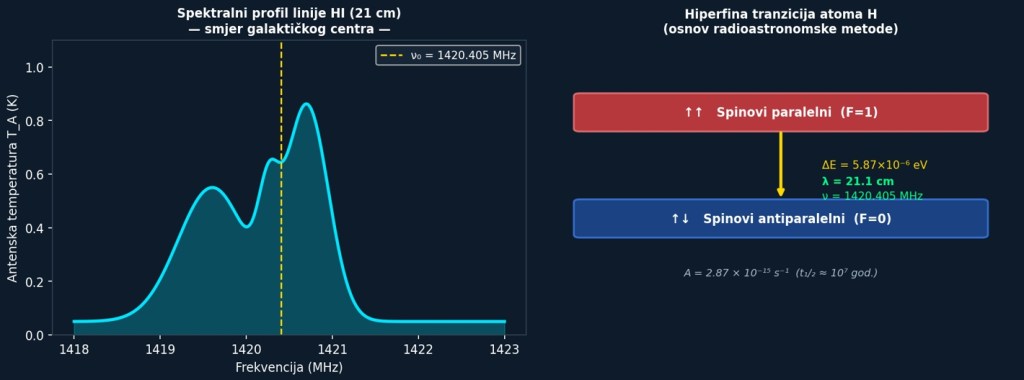

Slika 3. Lijevo: Simulirani spektralni profil linije HI (21 cm) u smjeru galaktičkog centra, s prikazom više oblaka na različitim radijalno-brzinskim komponentama (Dopplerov pomak). Desno: Energetski dijagram hiperfine tranzicije atoma vodika – osnov metode kartografiranja galaktičke strukture.

Dopplerov pomak linije H I u odnosu na laboratorijsku frekvenciju ν₀ daje direktnu mjeru radijalne brzine oblaka međuzvjezdanog vodika: Δν/ν₀ = v_r/c, gdje je v_r radijalna brzina a c brzina svjetlosti. Ova metoda, u kombinaciji s modelom galaktičke rotacije, omogućava rekonstrukciju spiralne strukture Mliječnog puta i proučavanje rotacijske krivulje galaksije – ključnog dokaza o postojanju tamne materije.

3.4  Ugaona razlučivost i radiointerferometrija

Ugaona razlučivost “jednoaperturnog” radioteleskopa ograničena je Rayleigh-Airy kriterijem: θ ≈ 1,22 · λ/D, gdje je D prečnik antene. Kod tipičnih radiofrekvencija i realnih prečnika antena, ova razlučivost je daleko lošija nego u vizuelnoj optici. Rješenje leži u tehnici aperturne sinteze (radiointerferometrija): dvije ili više antena udaljene za baznu liniju B ponašaju se kao dio ekvivalentnog teleskopa prečnika B, postižući ugaonu razlučivost θ ≈ λ/B. Projektom VLA (Very Large Array, Novi Meksiko, SAD) i VLBI tehnikama, sa baznim linijama kontinentalnih ili interkontinentalnih dimenzija, postižu se razlučivosti mikroradijana – bolje od ijednog drugog astronomskog instrumenta.

4. DIY radio teleskop – izgradnja amaterskog radio teleskopa

4.1  Koncepcija i izbor frekvencije

Izgradnja funkcionalnog amaterskog radio teleskopa dostupna je entuzijastima sa skromnim tehničkim predznanjem i budžetom od 50 do 500 EUR, ovisno o ambiciji projekta. Najčešća meta amatera je upravo linija neutralnog vodika H I na 1.420,405 MHz, zbog tri ključna razloga: linija je spektralno uska i ima preciznu frekvenciju (lako je identificirati), u tzv. “mikrotalasnom tihom prozoru” atmosfere (minimalne smetnje), te je i sam H I signal iznenađujuće jak za ekstra-galaktičke standarde. Na putanji prema galaktičkom centru moguće ga je detektovati čak i Yagi antenom od svega nekoliko elemenata.

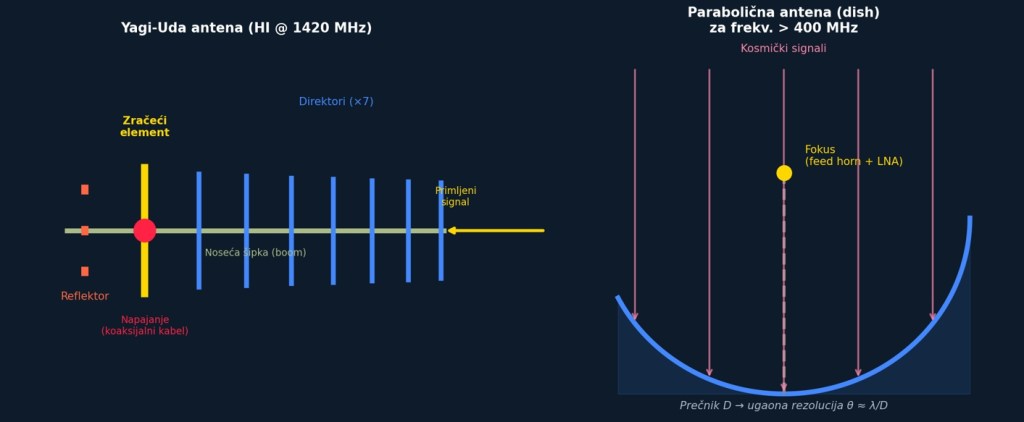

Slika 4. Ilustracija dva osnovna tipa antena za amatersku radioastronomiju. Lijevo: Yagi-Uda antena za frekvenciju ~1420 MHz (prikazani su reflektor, zračeći element i 7 direktora); desno: parabolična antena (dish) za frekvencije > 400 MHz. Za H I posmatranja preporučuje se Yagi antena s ≥ 10 elemenata ili parabolična prečnika ≥ 1 m.

4.2  Potrebna oprema i troškovi

Sistem radio teleskopa može se podijeliti u pet funkcionalnih cjelina, kao što je prikazano na Slici 5:

• Antena: Za frekvenciju 1420 MHz preporučuje se Yagi-Uda antena od 10–15 elemenata (dobitak ~14–17 dBi), ili parabolična antena (dish) prečnika 60–120 cm. Gotove Yagi antene za opseg 23 cm dostupne su od ~30–80 EUR; paraboličnu je moguće improvizirati iz stare TV satelitske antene uz zamjenu feed-a. Važno: antena mora biti okrenuta prema nebu i imati što manji unutrašnji šum (metalni elementi, ne plastična obloga).
• Niskotemperaturni niskonaponski pojačač (LNA — Low Noise Amplifier): Ovo je najkritičniji element sistema. Šumna temperatura sistema mora biti što niža – idealno T_sys < 100 K. Za H I posmatranje najpopularniji su moduli LNA4ALL, Nooelec SAWbird+ H1 ili DSPECIAL (npr. iz Srbije), cijene od 20–60 EUR. LNA treba montirati što bliže feed-u antene (minimizacija gubitaka kabla).
• Propusni filtar (BPF): Filtar koji propušta samo opseg oko 1420 MHz (tipično propusni pojas ±2–5 MHz) i odbacuje smetnje mobilnih mreža, satelita i TV. Mogući su i DIY stripline filteri na mikrotalasnoj ploči. Cijena: 5–25 EUR.
• SDR (Software Defined Radio) prijemnik: npr. RTL-SDR v4 (~30 EUR) je uređaj za preliminarna posmatranja; a za ozbiljan rad preporučuje se Airspy Mini (~120 EUR) ili RSP1A (~120 EUR) zbog boljeg dinamičkog opsega i manje faznog šuma. Analogni prijemnik zamijenjen je softverom na računaru.
• Računarski softver: GNU Radio (besplatan, open-source) omogućava kompleksnu obradu signala u realnom vremenu; alternativno SDR++ ili GQRX za vizualizaciju, te Python/NumPy/SciPy/Astropy ekosistem za naknadnu naučnu analizu spektara. Za H I detekciju koristi se brza Fourierova transformacija (FFT) s dugačkim akumulacijama (integracijskim vremenima od minuta do sati).

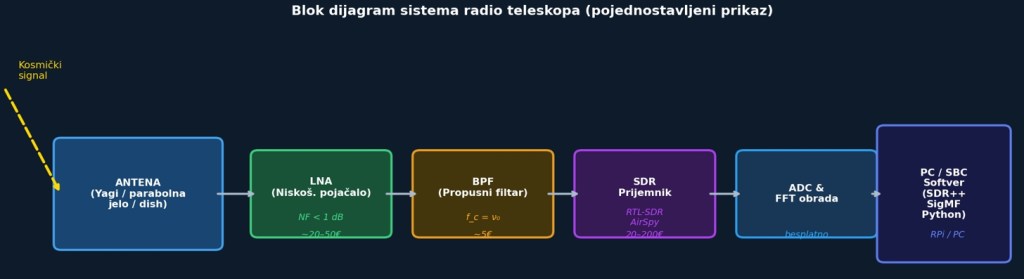

Slika 5. Blok dijagram sistema amaterskog radio teleskopa za posmatranje linije H I (1420 MHz). Svaka komponenta s okvirnom tržišnom cijenom označena je u dijagramu. LNA je kritičan element za minimizaciju šumne temperature sistema.

4.3  Što je moguće posmatrati?

I s amaterskom opremom navedenih karakteristika moguće je postići naučno relevantne rezultate. Lista ostvarivih meta uključuje:

• Linija H I iz Mliječnog puta (21 cm): Najdostupnija meta; detektabilna već s 10-elementnom Yagi antenom i RTL-SDR prijemnikom u roku od ~15 minuta integracije u smjeru galaktičkog centra. Iz spektra se može odrediti radijalna brzina i procjeniti gustoća neutralnog vodika duž linije posmatranja.
• Solarni “radiorafali”: U periodu povišene solarne aktivnosti, Sunce emituje snažne “radiorafale” (Tip I, II, III) koji su detektabilni čak i jednostavnim dipolom. Pomažu u korelaciji s optičkim erupcijama.
• Jupiterove dekametrijske emisije: Jupiter je jedan od najjačih radioizvora na frekvencijama 15–38 MHz, a emisija je uzrokovana synchrotronom i Io “plasma torus” mehanizmom. Potrebna je jednostavna dipol antena i SDR prijemnik u ovom opsegu. Emisije traju od nekoliko sekundi do sati i predvidive su unaprijed (koriste se online kalkulatori).
• Kozmičko mikrotalasno pozadinsko zračenje (CMB): Direktna detekcija CMB-a zahtijeva kalibrisan, hlađeni prijemnik i preciznu antenu – izazovno, ali ne i nemoguće za napredne amatere koji raspolažu bolometrijskom opremom.
• Meteorske radarsko-raspršene refleksije: Na frekvencijama 60–90 MHz moguće je pasivno pratiti refleksiju FM radio signala s ionizovanih tragova meteora, što je izvrsna edukativna aktivnost za praćenje meteorskih rojeva.

5. Zaključak

Radioastronomija predstavlja jedan od najočitijih primjera kako slučajno otkriće može otvoriti potpuno novu naučnu disciplinu. Od Janskyjevog “ringišpila” iz 1932. do Event Horizon Telescope i globalnih VLBI mreža, ova grana astronomije u manje od jednog vijeka transformisala je naše razumijevanje svemira – od detaljnih mapa galaktičke H I distribucije i dokaza o tamnoj materiji, do detekcije pulsara (i posrednog dokaza o gravitacijskim valovima na osnovu kojih su Hulse i Taylor odlikovani Nobelovom nagradom 1993), kvazara i prvih slika crnih rupa.

Posebna vrijednost radioastronomije u 21. vijeku leži u njenoj “demokratizaciji”: pojava jeftinih SDR prijemnika, open-source softvera i dostupnih LNA modula svela je cijenu funkcionalnog sistema na razinu džepnog kalkulatora u usporedbi s profesionalnim opservatorijama. Time je ova grana postala jedna od najistraženijih oblasti amaterske astronomije. Edukativni potencijal je golem – od mjerenja galaktičke rotacijske krivulje sa studentima, do vlastitih projekata istraživanja solarnih erupcija.

Svaki čitalac ovog teksta koji ima pristup terasi, 60 EUR raspoloživih sredstava i slobodnu večer, može noćas “čuti” neutralni vodik koji “pluta” u krakovima naše galaksije – objekte udaljene desecima hiljada svjetlosnih godina. Upravo u toj dostupnosti leži bezvremenski šarm radioastronomije.

Literatura i preporučeni resursi

[1]  Jansky, K. G. (1933). “Electrical disturbances apparently of extraterrestrial origin.” Proceedings of the IRE, 21(10), 1387–1398. https://doi.org/10.1109/JRPROC.1933.227458

[2]  Reber, G. (1944). “Cosmic Static.” Astrophysical Journal, 100, 279–287. https://doi.org/10.1086/144668

[3]  van de Hulst, H. C. (1945). “Radio Waves from Space: Origin of Radio Waves.” Nederlands Tijdschrift voor Natuurkunde, 11, 210–221.

[4]  Ewen, H. I. & Purcell, E. M. (1951). “Observation of a Line in the Galactic Radio Spectrum.” Nature, 168, 356. https://doi.org/10.1038/168356a0

[5]  Burke, B. F., Graham-Smith, F., & Wilkinson, P. N. (2019). An Introduction to Radio Astronomy (4th ed.). Cambridge University Press. ISBN: 978-1108silon441562.

[6]  Kraus, J. D. (1986). Radio Astronomy (2nd ed.). Cygnus-Quasar Books. (Standardni udžbenik na koji se poziva čitava generacija radioastronoma)

[7]  Wilson, T. L., Rohlfs, K., & Hüttemeister, S. (2013). Tools of Radio Astronomy (6th ed.). Springer. ISBN: 978-3-642-39950-3.

[8]  Event Horizon Telescope Collaboration (2019). “First M87 Event Horizon Telescope Results. I.” ApJL, 875, L1. https://doi.org/10.3847/2041-8213/ab0ec7

[9]  RTL-SDR Blog (2024). RTL-SDR for Radio Astronomy — Tutorial Series. https://www.rtl-sdr.com/

[10] NRAO (National Radio Astronomy Observatory). Educational resources and public data. https://public.nrao.edu/

[11] Society of Amateur Radio Astronomers (SARA). https://www.radio-astronomy.org/

[12] Astropy Collaboration (2022). “The Astropy Project.” ApJ, 935, 167. https://doi.org/10.3847/1538-4357/ac7c74
